EGIDIA NEW MODEL - M50 | SQ20 | 3D | 2D

,

Тип

Еднокрили и двукрили врати

Височина

1.0 / 1.20 / 1.40 / 1.50 / 1.60 / 1.70 / 1.80 / 2.0 m

Дължина

от 1.00 до 6.00 m

Растер

...

Покритие

Zn + PES

Цвят

Зелен (RAL 6005), Антрацит (RAL 7016)

ОПИСАНИЕ
ДОКУМЕНТИ
ВИДЕО
ЗАПИТВАНЕ

Оградни врати EGIDIA^® NEW MODEL M50 | SQ20 | 3D | 2D

Оградните врати EGIDIA NEW MODEL са многофункционални и могат да се комбинират с множество оградни системи. Разнообразието от размери и 4те вида дизайн на крилата улесняват клиентите при избора им и ги правят широкоприложими за всякакви случаи и различни по предназначение обекти.

E - ПОРЪЧКА

Можете да поръчате еднокрили и двукрили оградни врати EGIDIA® NEW MODEL от електронния ни магазин

		Еднокрила EGIDIA M50 Двукрила EGIDIA M50

		Еднокрила EGIDIA N2D Двукрила EGIDIA N2D

		Еднокрила EGIDIA N3D Двукрила EGIDIA N3D

		Еднокрила EGIDIA SQ20 Двукрила EGIDIA SQ20

ПРЕДИМСТВА

Основните предимства на оградните врати EGIDIA NEW MODEL са:

- Универсална посока на отваряне лява/дясна - крилата се обръщат само с обръщане на насрещника /отнася се само за модели М50, 2D и SQ20/
- Лесен и бърз монтаж
- Универсални крила - използват се и за еднокрили, и за двукрили врати, с възможност за комбинирането на различни ширини за получаване на асиметрични врати
- Доставят се с пълен комплект аксесоари, съдържащ панти, брава за вграждане, насрещник, дръжки, сюрме
- Защитени против корозия - поцинковани и с полиестерно покритие
- 4 различни визии на пълнежа на крилата:

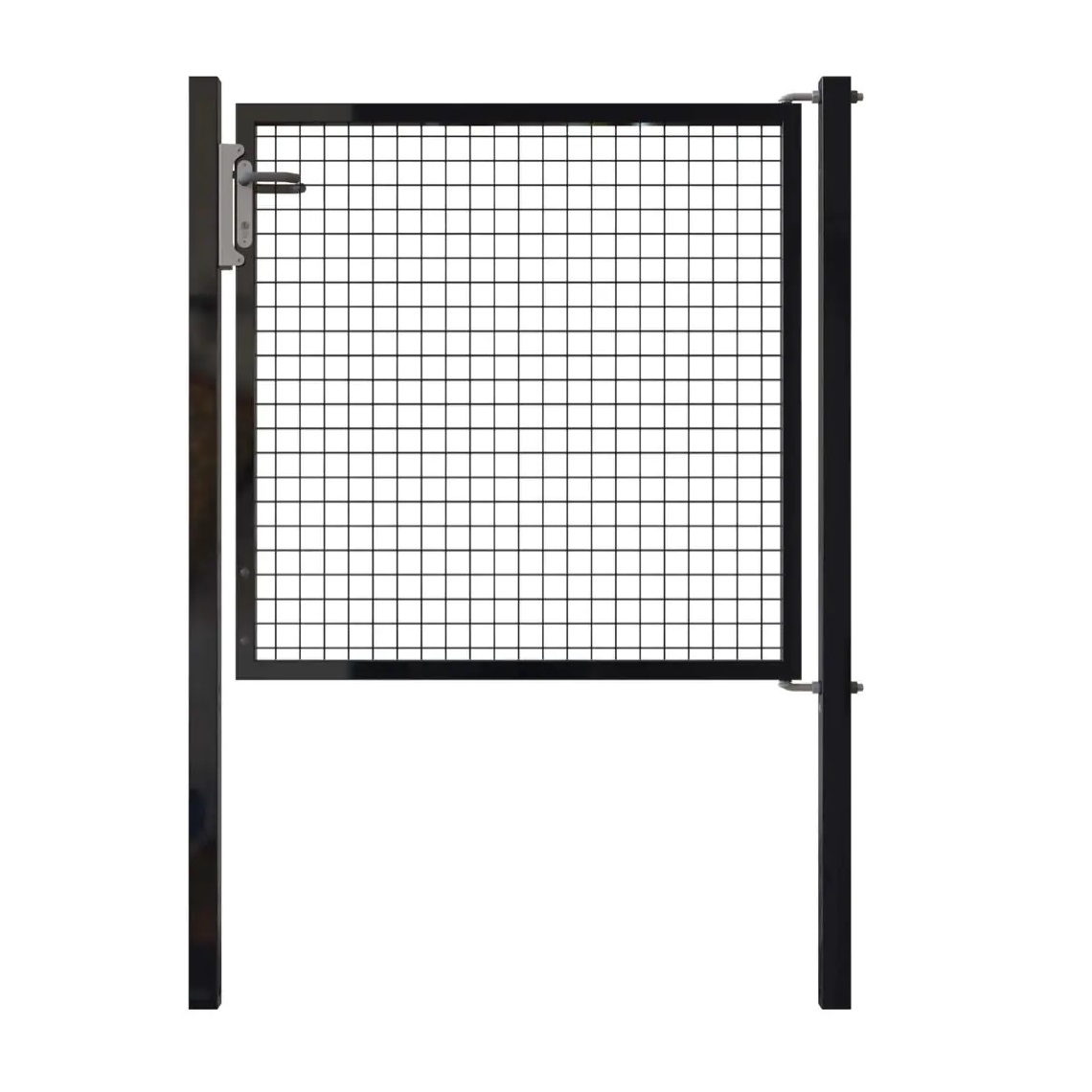

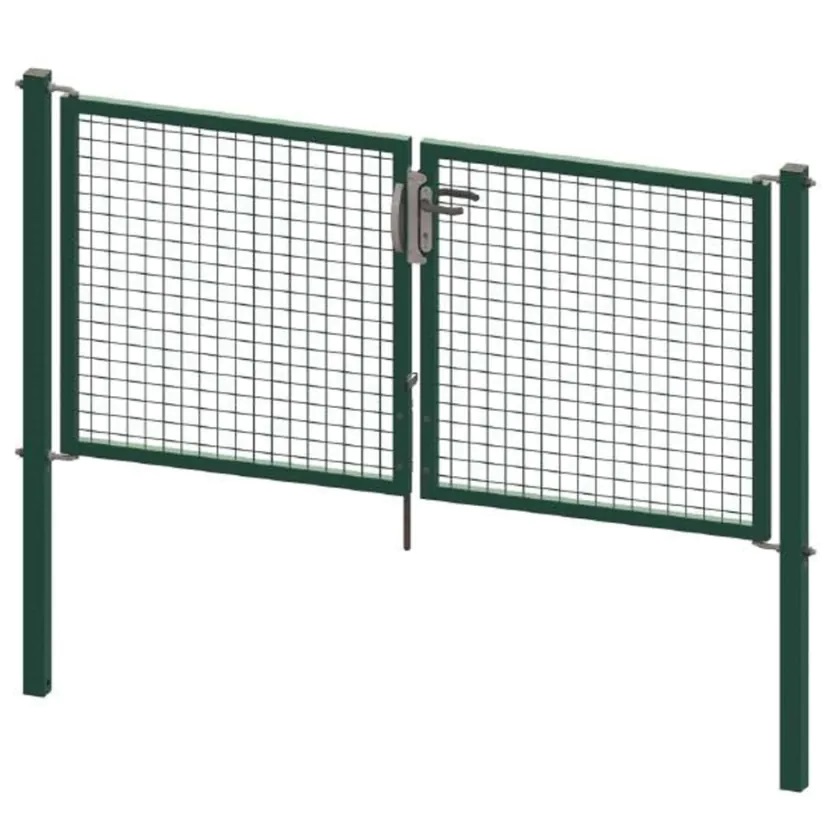

М50 - електрозаварена мрежа от телове с диаметър 4 mm и растер 50х50 mm

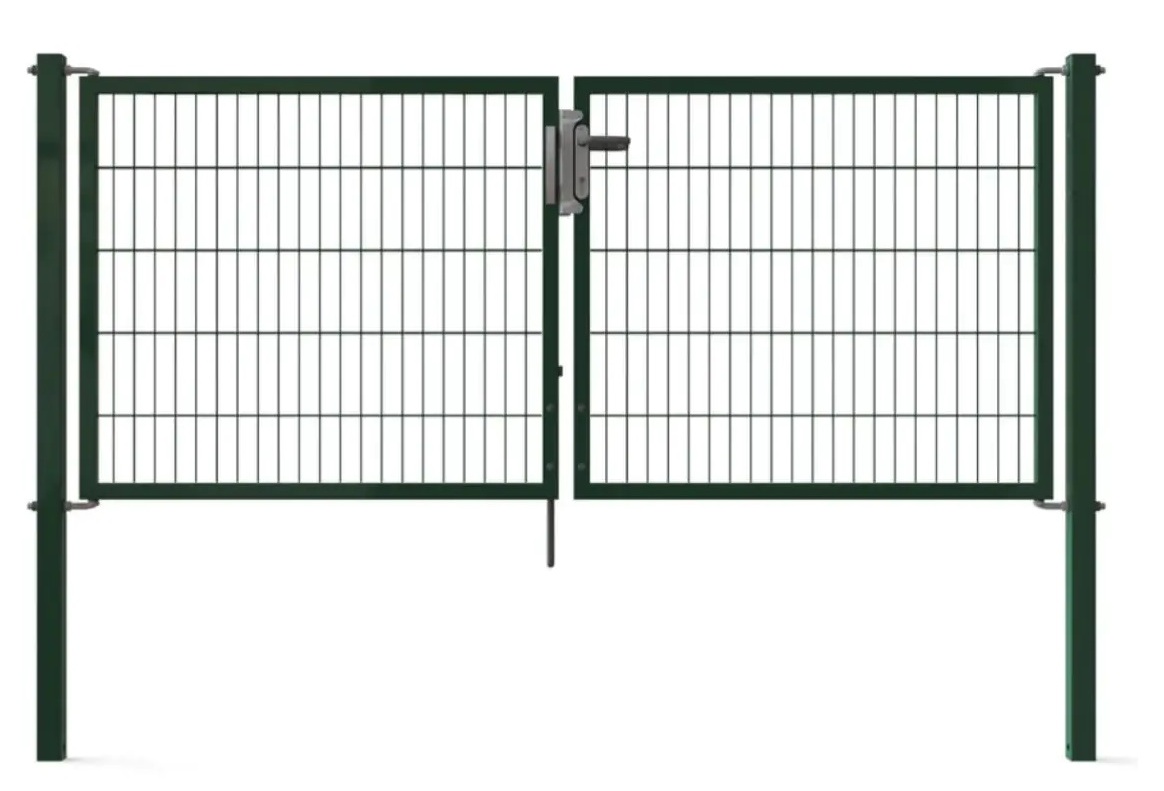

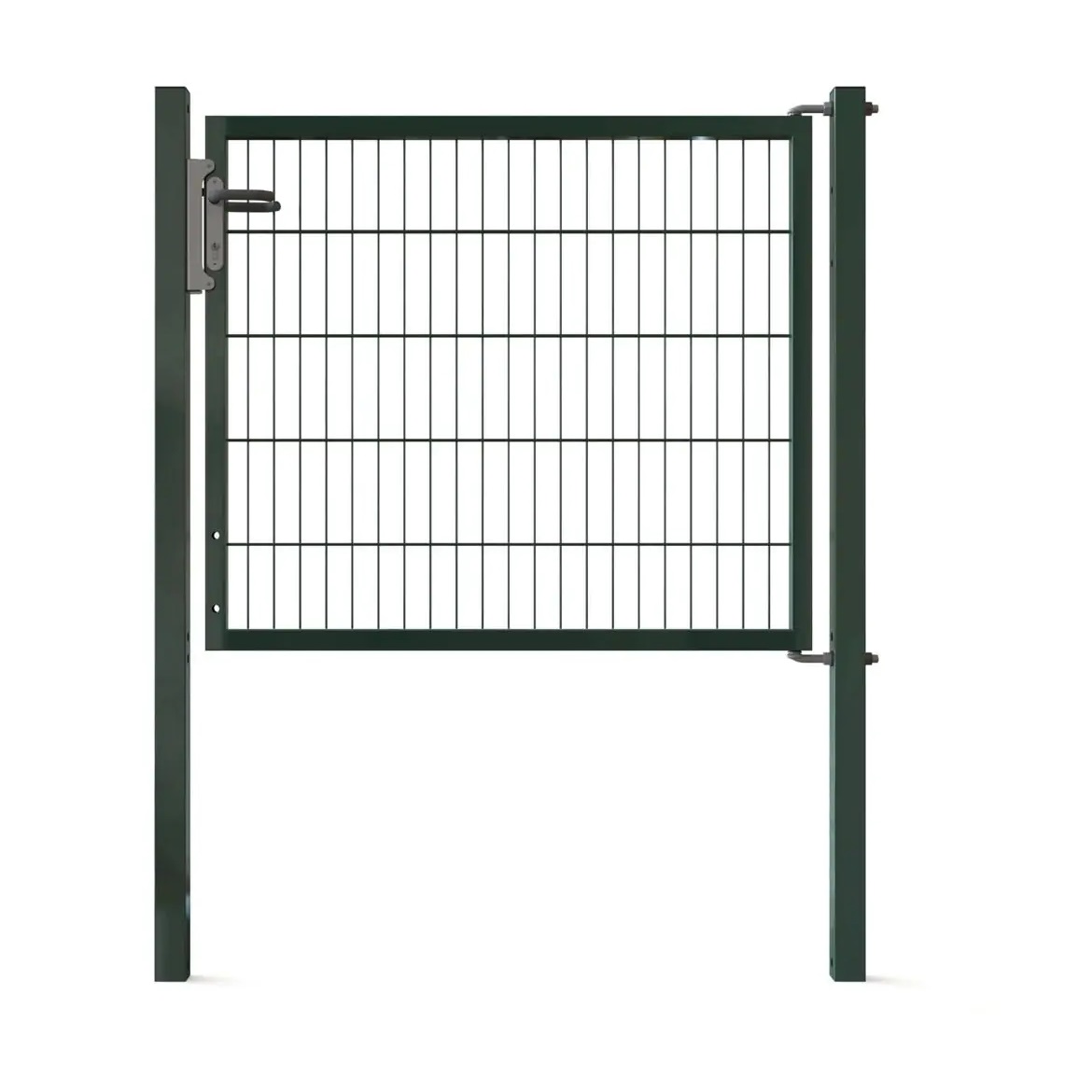

2D - 2D панели от телове с диаметър 5 mm и 6 mm

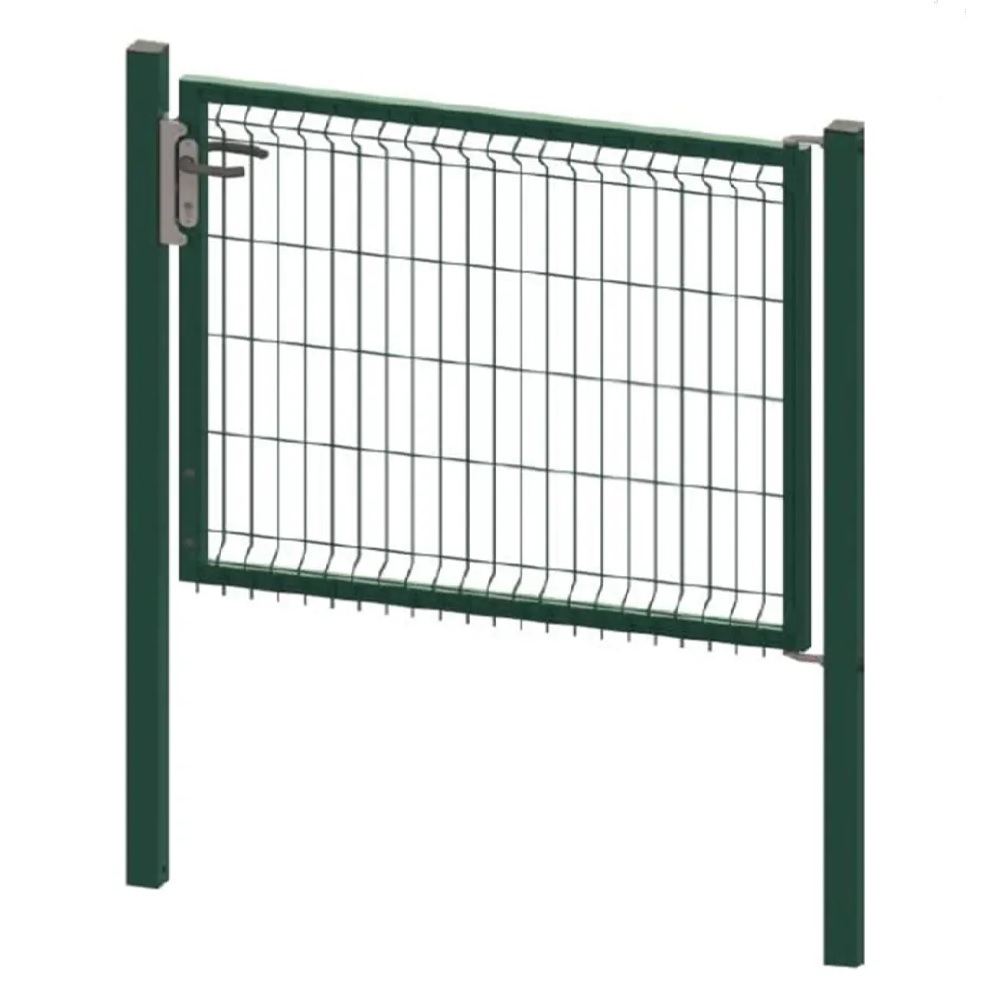

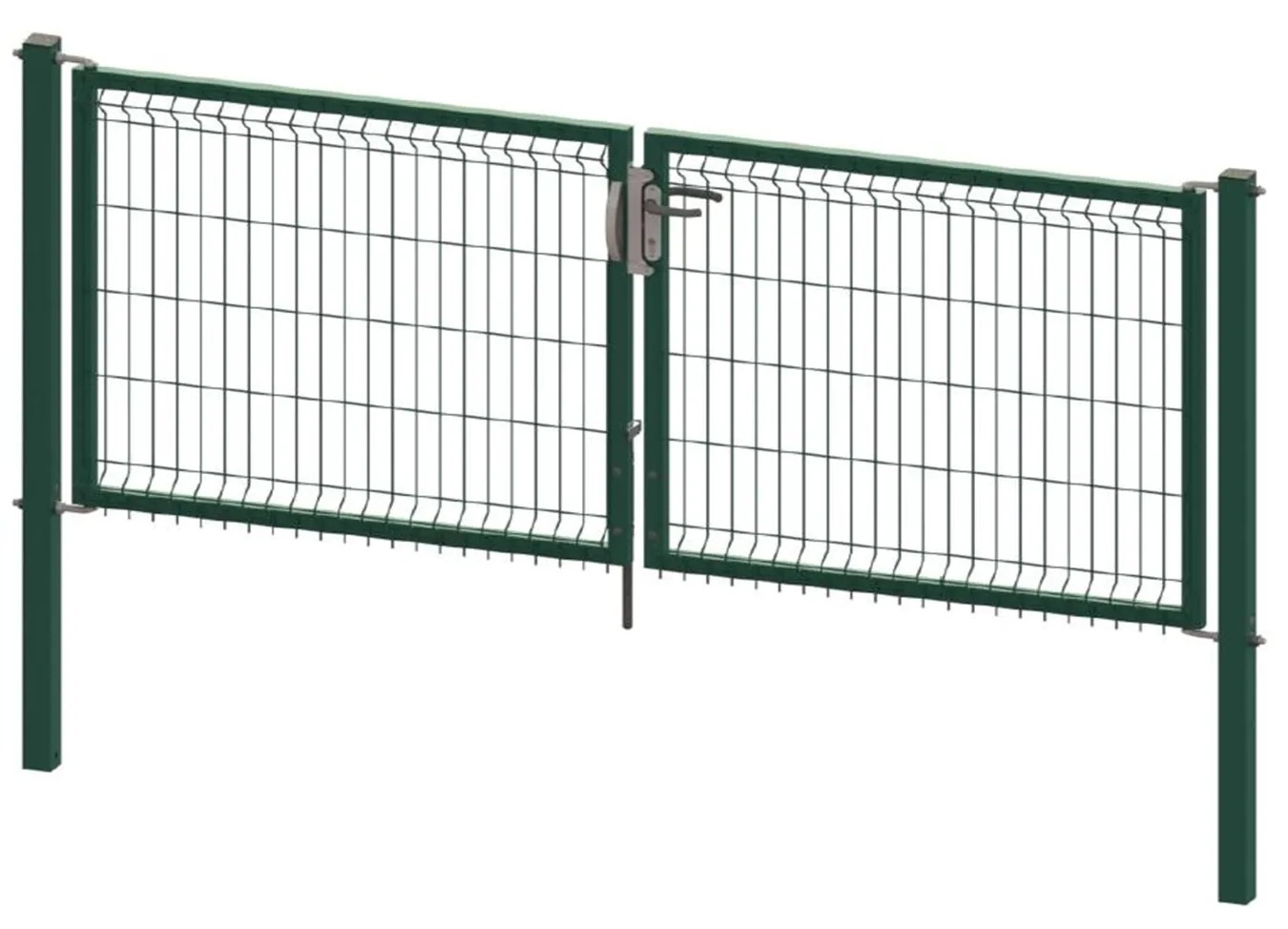

3D - 3D панели с V-образна извивка от телове с диаметър 4 mm
SQ20 - профили 20х20 mm

ЕДНОКРИЛИ EGIDIA M50 | SQ20 | 3D | 2D

Височина [m]	Ширина [m]	Размери на стълбовете [mm]	Пълнеж
Височина [m]	Ширина [m]	Размери на стълбовете [mm]	М50	2D	3D	SQ20
1.00	1.00	60 x 60 x 1.5 L=1700	X	X		X
	1.20		X	X	X	X
	1.50		X	X	X
	2.00	80 x 80 x 2.0 L=1700	X			X
1.20	1.00	60 x 60 x 1.5 L=1900	X	X		X
	1.20		X	X	X	X
	1.50		X	X	X
	2.00	80 x 80 x 2.0 L=1900	X			X
1.40	1.00	60 x 60 x 2.0 L=2100		X
	1.20			X
	1.50			X
1.50	1.00	60 x 60 x 2.0 L=2200	X			X
	1.20		X		X	X
	1.50		X		X
	2.00	80 x 80 x 2.0 L=2200	X
1.60	1.00	60 x 60 x 2.0 L=2300		X
	1.20			X
	1.50			X
1.70	1.00	60 x 60 x 2.0 L=2400				X
	1.20				X	X
	1.50				X
	2.00	80 x 80 x 2.0 L=2400				X
	2.50	100 x 100 x 3.0 L=2400				X
1.80	1.00	60 x 60 x 2.0 L=2500	X	X
	1.20		X	X
	1.50		X	X
	2.00	80 x 80 x 2.0 L=2500	X
2.00	1.00	60 x 60 x 2.0 L=2700		X		X
	1.20			X	X	X
	1.50			X	X
	2.00	80 x 80 x 2.0 L=2700				X
	2.50	100 x 100 x 3.0 L=2700				X
	3.00	100 x 100 x 3.0 L=2700				X

ДВУКРИЛИ EGIDIA M50 | SQ20 | 3D | 2D

Височина [m]	Ширина [m]	Размери на стълбовете [mm]	Пълнеж
Височина [m]	Ширина [m]	Размери на стълбовете [mm]	М50	2D	3D	SQ20
1.00	2.00	60 x 60 x 1.5 L=1700	X	X		X
	2.40		X	X	X	X
	3.00		X	X	X
	4.00	80 x 80 x 2.0 L=1700	X			X
1.20	2.00	60 x 60 x 1.5 L=1900	X	X		X
	2.40		X	X	X	X
	3.00		X	X	X
	4.00	80 x 80 x 2.0 L=1900	X			X
1.40	2.00	60 x 60 x 2.0 L=2100		X
	2.40			X
	3.00			X
1.50	2.00	60 x 60 x 2.0 L=2200	X			X
	2.40		X		X	X
	3.00		X		X
	4.00	80 x 80 x 2.0 L=2200	X			X
1.60	2.00	60 x 60 x 2.0 L=2300		X
	2.40			X
	3.00			X
1.70	2.00	60 x 60 x 2.0 L=2400				X
	2.40				X	X
	3.00				X
	4.00	80 x 80 x 2.0 L=2400				X
	5.00	100 x 100 x 3.0 L=2400				X
1.80	2.00	60 x 60 x 2.0 L=2500	X	X
	2.40		X	X
	3.00		X	X
	4.00	80 x 80 x 2.0 L=2500	X
2.00	2.00	60 x 60 x 2.0 L=2700		X
	2.40			X	X	X
	3.00			X	X
	4.00	80 x 80 x 2.0 L=2700				X
	5.00	100 x 100 x 3.0 L=2700				X
	6.00	100 x 100 x 3.0 L=2700				X

АСИМЕТРИЧНИ ДВУКРИЛИ ВРАТИ

Ширина [m]	Ширина на крилата [m]	Пълнеж
Ширина [m]	Ширина на крилата [m]	М50	2D	3D	SQ20
2.20	1.0 + 1.20	X	X		X
2.50	1.0 + 1.50	X	X
2.70	1.20 + 1.50	X	X	X
3.00	1.0 + 2.0	X			X
3.20	1.20 + 2.0	X			X
3.50	1.0 + 2.50				X
3.50	1.50 + 2.0	X
3.70	1.20 + 2.50				X
4.00	1.0 + 3.0				X
4.20	1.20 + 3.0				X
4.50	2.0 + 2.50				X
5.00	2.0 + 3.0				X
5.50	2.50 + 3.0				X

ТЕХНИЧЕСКА ИНФОРМАЦИЯ

Тип:	Еднокрили и двукрили врати
Височинa:	от 1.0 m до 2.0 m

Ширинa:	Еднокрили - от 1.0 m до 3.0 m Двукрили - от 2.0 m до 6.0 m

Пълнеж на крилото:	M50 - електрозаварена мрежа 50х50х4 mm SQ20 - профили 20х20 mm 3D - пано Nylofor 3D Light II 2D - пано Nylofor 2D

Профил на рамката на крилото:	40х40х1,5 mm 50х50х1,5 mm (за врати SQ20 с ширина >2.0 m)

Покритие:	Zn (min 55 µm) + PES (min 60 µm)
Цвят:	Зелен (RAL 6005), Антрацит (RAL 7016)

СТЪЛБОВЕ

Оградните стълбове за вратите EGIDIA NEW MODEL са с квадратен профил с размери 60х60 mm, 80х80 mm или 100х100 mm. Предвидени са с по-голяма дължина за монтаж чрез замонолитване във фундаменти. Стълбовете с размер 60х60 mm могат да се монтират и чрез анкериране с анкерни планки. Поцинковани са двустранно отвън и отвътре и имат полиестерно (PES) покритие.

АКСЕСОАРИ

Вратите се предоставят окомплектовани с регулируеми панти М16, брава за вграждане с патрон 54 mm, насрещник и сюрме (за двукрилите врати). Обковът е производство на Locinox (Белгия).

МАРКИРОВКА

Оградните врати EGIDIA NEW MODEL имат маркировка съгласно EU Construction Products Regulation (N° 305/2011) и за тях е налична Declaration of Performance (DoP-Beta-011).

Прикачен файл	Размер
broshure_egidia_new_model_eng.pdf	857.39 KB
instalation-manual-egidia-1w.pdf	658.32 KB
instalation-manual-egidia-2w.pdf	684.99 KB
