Machine Guarding

Височина

от 1.40 до 2.50 m (max 4.25 m)

Дължина

от 0.20 до 1.50 m

Растер

20 x 100 mm

Хоризонтални телове

Ø3.0 mm

Вертикални телове

Ø3.0 mm

Покритие

Zn / прахово боядисване

Цвят

Сив (RAL 7037), Черен (RAL 9005), Жълт (RAL 1018)
  • ОПИСАНИЕ
  • ЧЕРТЕЖИ
  • ДОКУМЕНТИ
  • ВИДЕО
  • ЗАПИТВАНЕ

 Вътрешни преграждения за обезопасяване на машини и роботи
/Machine Guarding/

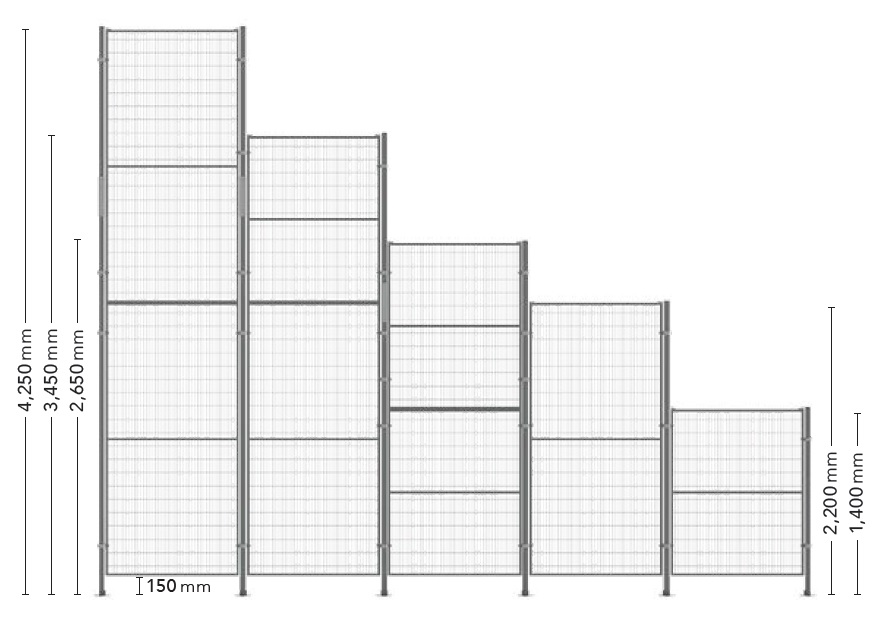

Модел Панели Стълбове
Рамка
[mm]
Растер
[mm]
Височинa
[mm]
 Ширина
[mm]
Сечение
[mm]
Височинa
[mm]
 Плътни    STPC /поликарбонат с d=3.0 mm/   30 x 20  -  2050

200
300
500
700
800
1000
1200
1500

60 x 40

80 x 80

1400

2200

2500

 2650 (само 60х40)*

3000

 URSP /ламарина с d=0.7 mm/  19 x 19  -  2200
Ажурни   ST20 /мрежа Ø3 mm/ 19 x 19 20 х 100 1250/ 2050/ 2350
 ST30 /мрежа Ø3 mm/ 30 x 20 20 х 100   1250/ 2050/ 2350
 High Line  /инокс/    Ø4 mm      20 х 135   1870
 Competition Line  /инокс/ 20 x 135 1870
 Flexi /мрежа Ø3 mm/ 19 x 19 20 х 100 2050 50 - 199
  Материал  Рамки - стомана Е 220хCR2-S3 (EN 1035-5)
 Мрежи - стомана C9D (EN 10016-2:1994)
 Стълбове - стомана Е220хCR2-S2
 Анкерни планки - Domex 420/S235JRG2
  Цвeтове    RAL 7037   RAL 9005    други по RAL

  RAL 9005    RAL 1018

 RAL 7037    други по RAL



ПРЕДИМСТВА

- Леки гъвкави решения за преграждения във всякакъв тип производствена среда
- Бързо изграждане, без мокри процеси и без необходимост от спиране или прекъсване на производствения процес
- Осигурява се безопасността на персонала и се предотвратяват инциденти и травматизъм
- С наличните височини 1400, 2200 и 2500 mm се покриват изцяло изискванията на стандарта ISO 13857
- Разнообразна гама от стандартни модули - ажурни или плътни, които са напълно съвместими и лесно се комбинират за получаване на прегради с най-различна геометрия
- Възможност за изрязване на модулите и лесно напасване към проектното положение чрез оформяне с допълнителни профили, част от системното решение TROAX - U-profile, Cut-profile, Snapper, Edge cover - ленти и др., като така не загубват визията и функционалността си
- Възможност за оформяне на 90о-ови ъгли в плавни криви чрез огъваеми панели
- Произвеждат се от висококачествени материали, в съответствие с REACH (Registration, evaluation, authorization and restriction of chemicals) и RoHS (Restriction of the use of certain hazardous substances)
- Гарантирано високо и постоянно качество на продуктитеTROAX благодарение на напълно автоматизирания производствен процес
- Съответствие с изискванията на Европейската директива за машините (2006/42/EC)
- Съответствие с изискванията на американските стандарти ANSI / RIA
- Съответствие с изискванията на канадските стандарти CSA
- Постоянни подобрения и оптимизации във фирмения иновационен център на TROAX
- Постоянни изпитвания във фирмения тестов център на TROAX съгл.стандарта ISO 14120
- Международни сертификати - ISO, TUV, SBSC
- Възможност за поставяне на CE маркировка на защитните ограждения съгл. ISO / TR 14121-2: 2012, част 2 (поставя се след сглобяване на системата около обезопасената машина)
- Специализиран софтуер за разработване на решенията и генериране на прецизни чертежи, точни количествено-стойностни сметки и 3D визуализации
- Онлайн инструмент Draw It предназначен за потребителя, с помощта на който клиентът сам може да изготви първоначален идеен дизайн на проекта си
- Монтажни схеми и инструкции за потребителя към всяка доставка



ПРИЛОЖЕНИЕ

Продуктовата линия MACHINE GUARDING на TROAX се използва при всякакъв вид автоматизирани производства, поточни линии, цехове и др.обекти на закрито. При производства с висока влажност и/или със завишени хигиенни изисквания, като фармацевтична, козметична и хранително-вкусова индустрии, се прилагат High Line и Competition Line от горещо поцинковани елементи без рамки и без хоризонтални повърхности, задържащи прах и частици.



ТЕХНИЧЕСКА ИНФОРМАЦИЯ

Тип:  Електрозаварени / Поликарбонатни / Стоманени пана

Височинa:

от 1.40 до 2.35 m /max височина на системата 5.0 m/

Дължинa:

от 0.20 m до 1.50 m

Растер:

20 х 100 mm

Диаметър на теловете:

Ø3.0 mm / d=3.0 mm / d=0.7 mm

Покритие:

прахово боядисване / Zn


Цвят:

стандартни цветове - Сив (RAL 7037), Черен (RAL 9005), Жълт (RAL 1018)
по поръчка - всички цветове по RAL



ФИКСАТОРИ

Всички фиксатори на TROAX са изпитвани на удар в тестовия център на фирмата. Отговарят на изискванията на Европейската директива за машините (2006/42/EC)

Strong Fix - за стълбове 80x80 mm
- с регулиращи болтове за стълбовете
- издържат удари до 2000 джаула (заедно с панели ST30)
- използват се при ограждения за индустриални роботи и на места с риск от удари

Rapid Fix

- фиксатори за бърз монтаж/демонтаж на панелите (при необходимост от достъп до машината, напр. при извършване на ремонт или текуща поддръжка) - - вж видео
- в обща конструкция с панели ST20 устойчивостта им на удар е до 1600 джаула
- съвместими със Smart Fix
- възможност за монтаж в права и в ъгли, съотв.ляв и десен
- комплект от 2 броя - долен и горен

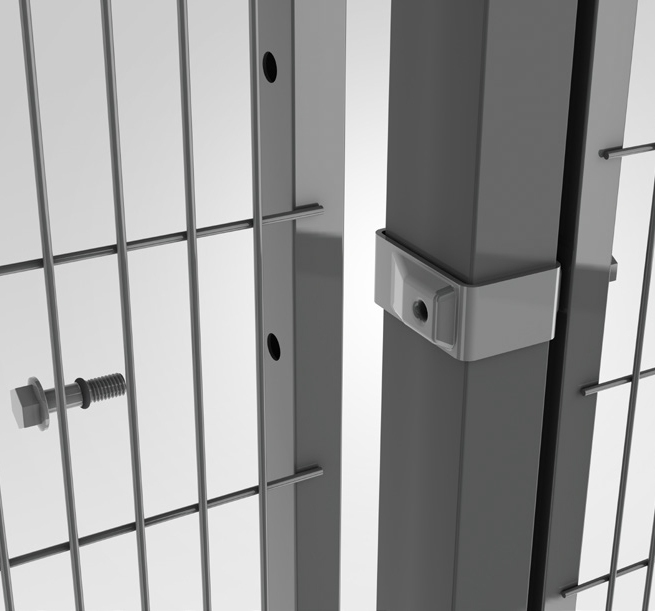

Smart Fix

- фиксатори с чакащи отвори за болтове с резба
- за стълбове 60х40 mm
- издържат удари до 1600 джаула
- позволяват регулиране във височина за компенсиране неравностите на пода
- съвместими с други системи Troax

Combi Fix

- комплект от долен фиксатор Rapid Fix и горен фиксатор с резба Smart Fix
- позволява лесен демонтаж
- позволява регулиране във височина за компенсиране на подови неравности
- за комбиниране на панели с различна височина

Safe Fix

- "скрит" фиксатор, който свързва панелите пред всеки стълб с минимална фуга
- стълбът остава скрит зад панелите
- с плътни панели се създава ограждение, непроницаемо за емитирани от производствения процес частици (т.нар."чисти стаи")

Base Fix

- представлява стояща поцинкована планка
- използва се вместо стълб в мястото на съединяване на две пана с ниска височина
- оптимизира броя на стълбовете при големи инсталации, където рискът от удар от движещи се обекти е нисък



ВРАТИ

Вратите на Troax се доставят фабрично сглобени със стълбове, панели и брави или подготвени за сглобяване (инструкции за сглобяване са включени във всеки комплект).  Изработват се от ажурни, поликарбонатни или ламаринени панели в няколко модификации:

Еднокрили врати на панти
- Двукрили врати на панти
- Сгъваеми врати
- Телескопични врати с панти
- Единични плъзгащи се врати
Двойни плъзгащи се врати в единична релса
Двойна плъзгаща се врата с двойна релса
Телескопична единична плъзгаща се врата
Телескопична двойна плъзгаща се врата
- Вертикална врата
Автоматична плъзгаща се врата



БРАВИ

Бравите на вратите са адаптирани към изискваното ниво на сигурност. Възможни са различни опции за избор - от обикновени магнитни ключалки и евро-цилиндрични брави до оригиналната брава на TROAX Safe Lock. Всяка конструкция на ключалката може да бъде допълнена с един или повече електрически превключватели. Предлаганите суичове са на Euchner, Telemecanique, GuardMaster / Rockwell, Jokab / ABB и Schmersal, ключове от Fortress Interlocks, Pilz, Pizzato, Sick и други производители.

Safe Lock PLd
Safe Lock PLd GL
Euchner MGB PLe GL (MGB - Multifunctional Gate Box)
Safe Lock PLe
Safe Lock PLe GL
Цилиндрова ключалка
Schmersal AZM200 с дръжка B30 (електромагнитна блокировка)
- Брава Safe Escape Lock
Smart Post с вградени бутони и окабеляване
AmGard Pro



ДОПЪЛНИТЕЛНА ИНФОРМАЦИЯ

Свържете се с нашия офис или ни изпратете запитване.

Machine Guarding - обезопасяване на машини и роботи
Прикачен файлРазмер
PDF icon broshura_mg.pdf2.72 MB
PDF icon guide_to_better_safeguarding.pdf813.3 KB
PDF icon brochure_-_test_center_en.pdf2.71 MB
